SIDE LEG SHIELD (AN400 L1 E3)

AN400A BURGMAN 2011 (L1) USA (E03)

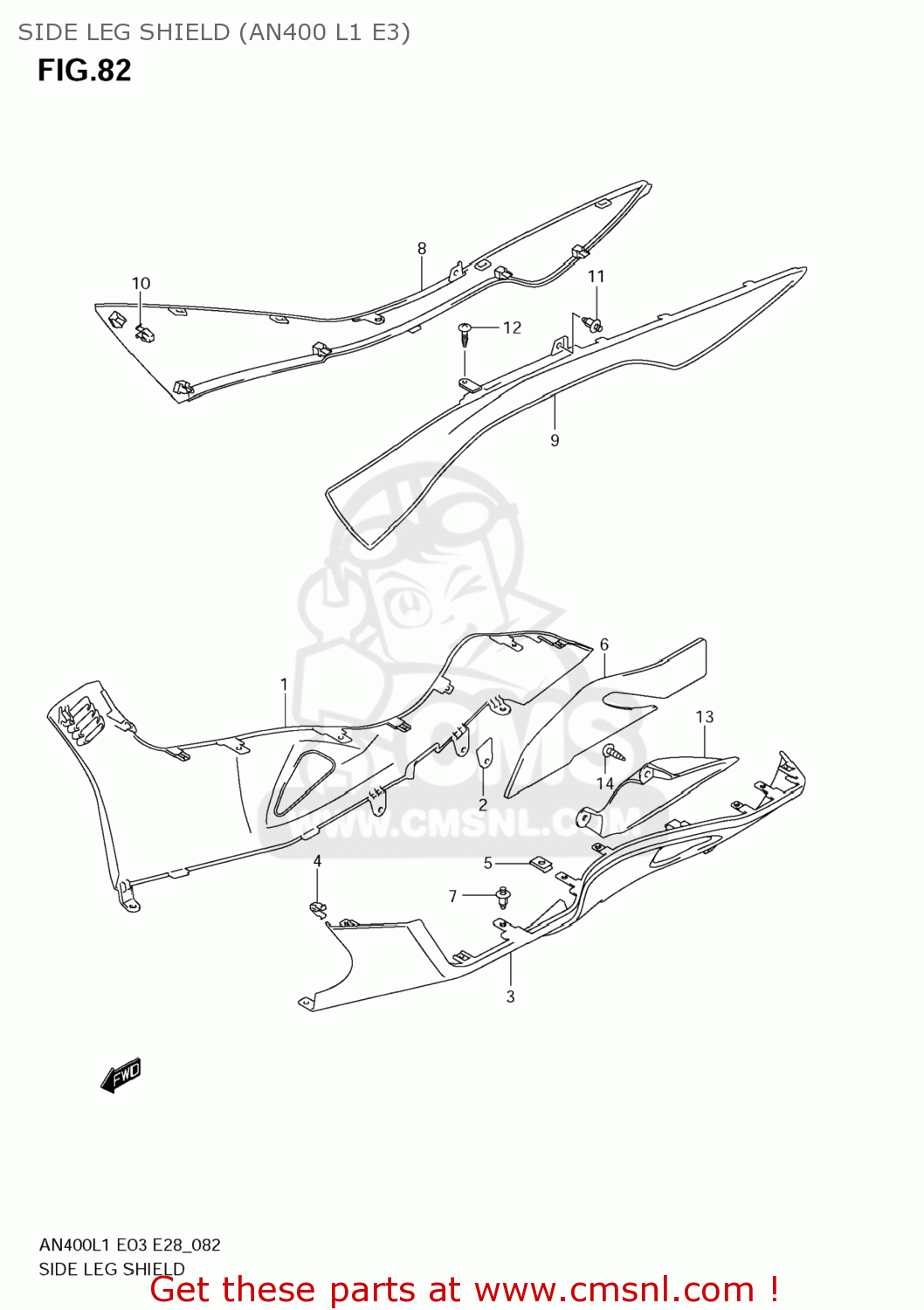

Side leg shield (an400 l1 e3) diagram AN400A BURGMAN 2011 (L1) USA (E03)

SIDE LEG SHIELD (AN400 L1 E3) AN400A BURGMAN 2011 (L1) USA (E03)

prices are in EUR

ref

part #

description

quantity

1-1

4817105H00YAY
ref: 1-1

SHIELD,LEG SIDE,R

€ 266.50

1-2

4817105H00YHG
ref: 1-2

SHIELD,LEG SIDE,R

€ 261.50

1-3

4817105H00YMK
ref: 1-3

SHIELD,LEG SIDE,R

€ 276.00

1-4

4817105H00YPA
ref: 1-4

SHIELD,LEG SIDE,R

€ 302.00

2

4817205H00
ref: 2

SHIELD,LEG SIDE HEAT,R

€ 5.50

3-1

4818105H01YAY
ref: 3-1

SHIELD,LEG SIDE,L

€ 266.50

3-2

4818105H01YHG
ref: 3-2

SHIELD,LEG SIDE,L

€ 264.00

3-3

4818105H01YMK
ref: 3-3

SHIELD,LEG SIDE,L

€ 273.50

3-4

4818105H01YPA
ref: 3-4

SHIELD,LEG SIDE,L

€ 266.50

4

0940908326
ref: 4

CLIP

€ 2.00

5

0914805038
ref: 5

NUT

€ 1.50

6

4818205H01
ref: 6

CUSHION,LEG,L

€ 28.50

7

09409083085ES
ref: 7

CLIP(BLACK)

€ 1.50

8

4814105H00291
ref: 8

COVER,LEG CTR,R

€ 76.00

9

4814205H00291
ref: 9

COVER,LEG CTR,L

€ 76.00

10

0940908326
ref: 10

CLIP

€ 2.00

11

09409083085ES
ref: 11

CLIP(BLACK)

€ 1.50

12

035410516A
ref: 12

SCREW

€ 1.00

13

4818505H00
ref: 13

COVER,LEG SIDE,L

€ 8.50

14

035410512A
ref: 14

SCREW

€ 1.50
