CYLINDER HEAD

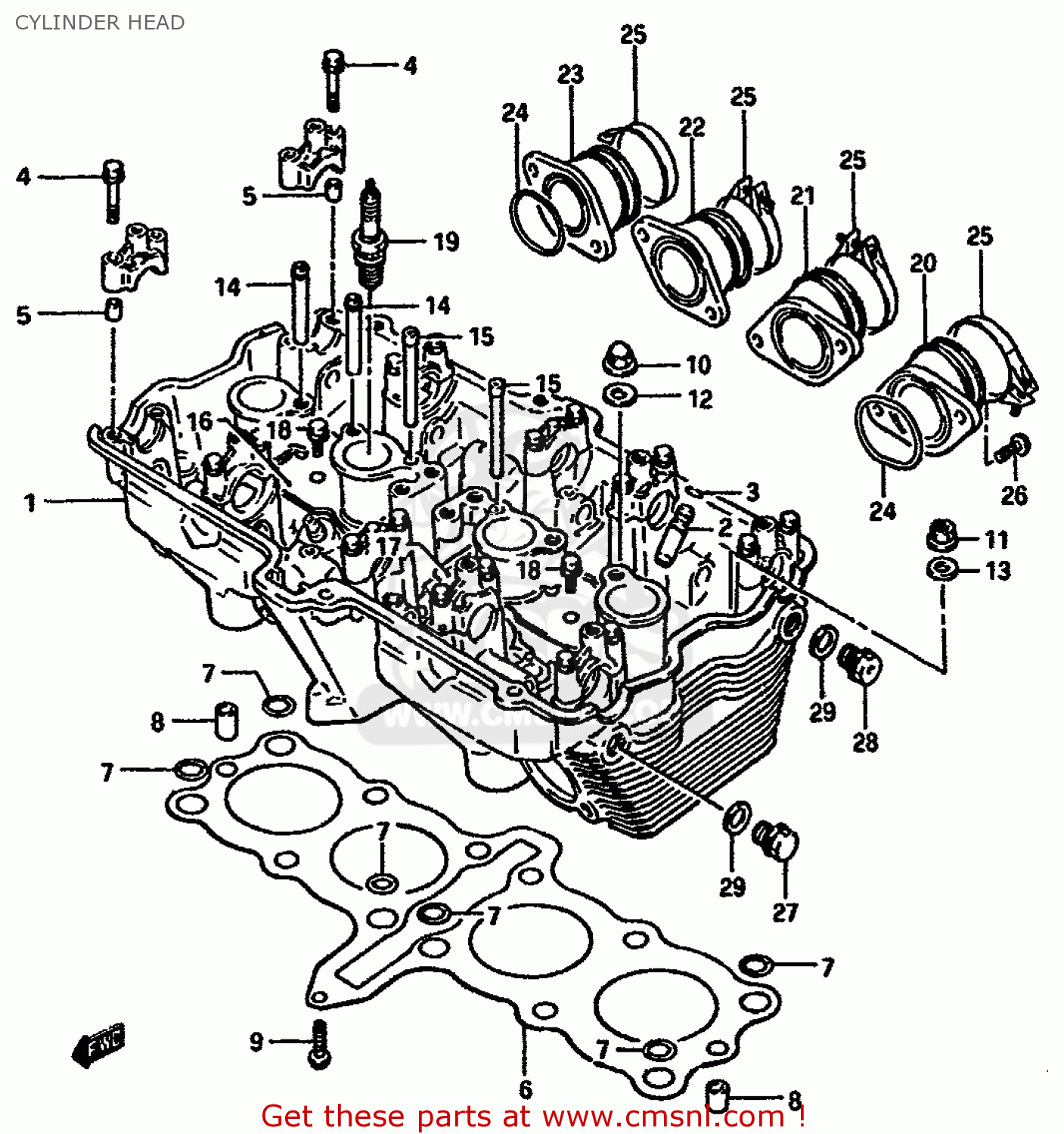

Cylinder head Schaubild
GSXR750 1986 (G) (E01 E02 E04 E15 16 17 18 21 22 24 25 34 39 53)
CYLINDER HEAD GSXR750 1986 (G) (E01 E02 E04 E15 16 17 18 21 22 24 25 34 39 53)
Preise sind in EUR
ref
Teil #
Beschreibung
Anzahl
1-2
HEAD ASSEMBLY,CYLINDER
2
GUIDE,VALVE
3
RING,SNAP
4
BOLT(6X39)
5
PIN(6.2X8X11)
6
GASKET,CYLINDER HEAD (NAS)
7
O RING(D:2.6,ID:12.1)
8
PIN
10
NUT
12
GASKET(10.2X20X2).3 (NAS)
13
WASHER (10.5X22X2.3)
14
PIPE,OIL NO.1
15
PIPE,OIL NO.3
16
PLATE,OIL PIPE,R
17
PLATE,OIL PIPE,L
19-2
PLUG,SPARK(DR8ES)
21-2
PIPE, INTAKE NO.2
24
O RING(D:2.4,ID:39.7)
25
CLAMP
27
PLUG
28
PLUG
29
GASKET(14X19.2X2) (NAS)
