CARBURETOR

XS500 1977 1H3 EUROPE 1H228-198E5

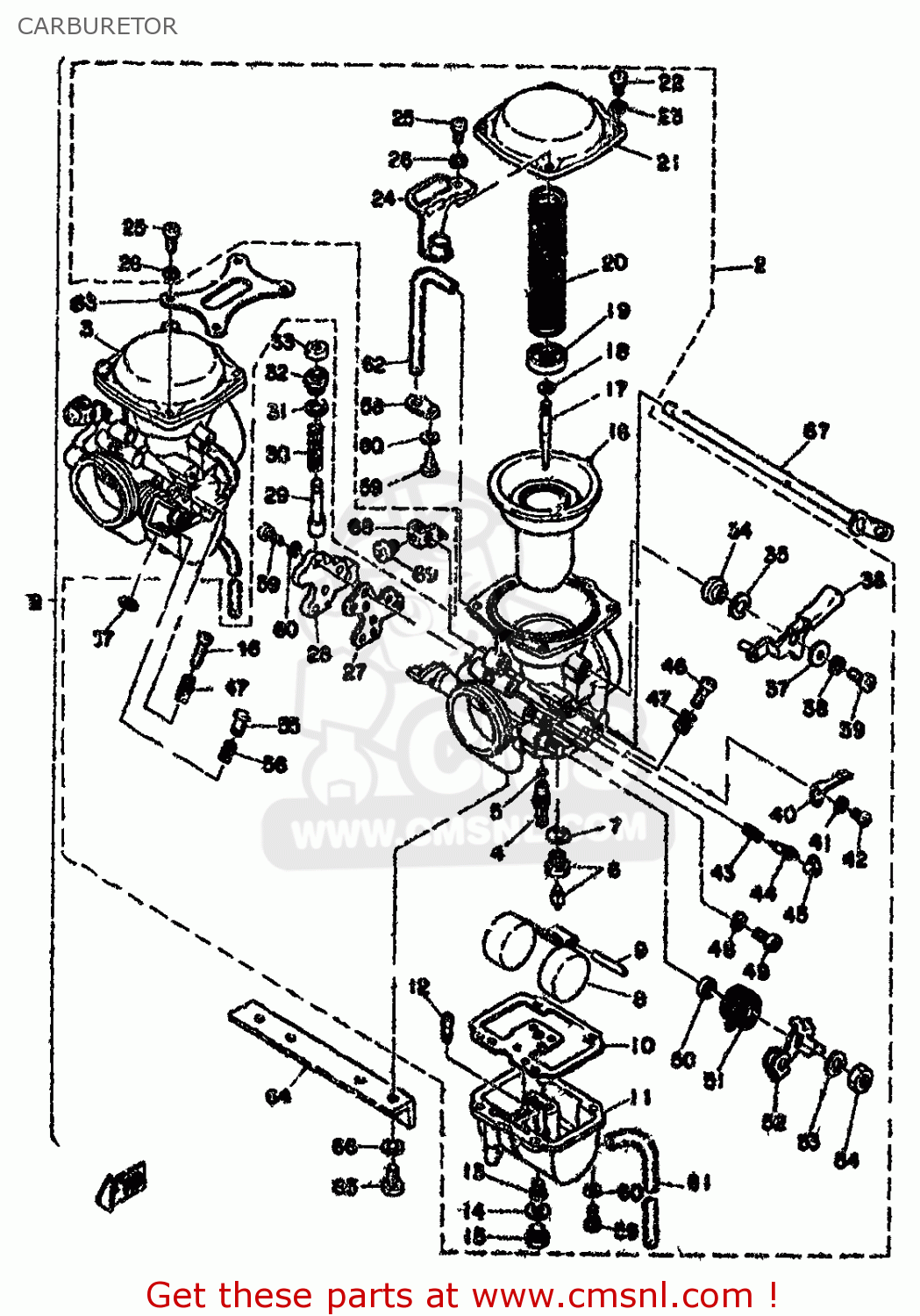

Carburetor technisch schema XS500 1977 1H3 EUROPE 1H228-198E5

CARBURETOR XS500 1977 1H3 EUROPE 1H228-198E5
CARBURETOR XS500 1977 1H3 EUROPE 1H228-198E5
prijzen zijn in EUR
ref
onderdeelnr
omschrijving
hoeveelheid
1
1A81490060
ref: 1
CARBURETOR ASSEMBLY CANADA
€ 0.00

2
1A81490160
ref: 2
CARBURETOR ASY 1
€ 355.00

3
1A81490260
ref: 3
CARBURETOR ASY 2
€ 294.00

4
3411494196
ref: 4
NOZZLE, MAIN (Y-6)
€ 28.00

5
9321003142
ref: 5
O-RING (256)
9321003142
€ 9.00

6
1681419020
ref: 6
VALVE SEAT ASSY
1681419020
€ 43.00

7
2141419500
ref: 7
WASHER, VALVE SEAT
2141419500
€ 3.00

9
1271418600
ref: 9
PIN, FLOAT
1271418600
€ 3.50

10
2561498400
ref: 10
GASKET, FLOAT CHAMBER (MCA)
2561498400
€ 14.00

11
5841498109
ref: 11
BODY, FLOAT CHAMBER
€ 45.50

12
5841414230
ref: 12
JET, PILOT (#30)
5841414230
€ 17.00

13
2561494423
ref: 13
JET, MAIN (NO.115)
2561494423
€ 11.00

13
2561494424
ref: 13
JET,MAIN (NO120)
2561494424
€ 11.00

13
2561494475
ref: 13
JET, MAIN (NO.122.5)
2561494475
€ 11.00

13
2561494425
ref: 13
JET,MAIN (NO 125)
€ 11.00

14
2561495601
ref: 14
WASHER
2561495601
€ 2.50

15
2561499100
ref: 15
SCREW, PLUG
2561499100
€ 9.00

16
2561494000
ref: 16
DIAPHRAGM ASSY
2561494000
€ 392.00

17
1A81411624
ref: 17
NEEDLE
€ 6.00

18
2561491900
ref: 18
CLIP
2561491900
€ 4.50

19
2561494600
ref: 19
PLATE SET, NEEDLE
2561494600
€ 5.50

20
5841493300
ref: 20
SPRING, DIAPHRAGM
5841493300
€ 6.50

21
2561495800
ref: 21
COVER, DIAPHRAGM
€ 56.50

22
9850105015
ref: 22
SCREW, PAN HEAD
€ 1.50

23
9290105100
ref: 23
WASHER,SPRING
9290105100
€ 1.00

24
1A81492600
ref: 24
THROTTLE BRACKET ASSEMBLY
€ 0.00

25
9850105016
ref: 25
SCREW, PAN HEAD
€ 1.50

26
9290105100
ref: 26
WASHER,SPRING
9290105100
€ 1.00

27
4471497900
ref: 27
GASKET, STARTER BODY (NAS)
4471497900
€ 6.50

28
1A81497100
ref: 28
BODY,STARTER 1
€ 35.50

28
1A81497200
ref: 28
BODY, STARTER RIGHT
€ 0.00

29
5841417100
ref: 29
PLUNGER, STARTER
5841417100
€ 18.50

30
2561413500
ref: 30
SPRING, PLUNGER
2561413500
€ 5.00

31
2561495400
ref: 31
WASHER
2561495400
€ 2.50

32
5841417600
ref: 32
CAP, PLUNGER
€ 9.50

33
3061417300
ref: 33
COVER, PLUNGER CAP
3061417300
€ 3.50

34
2561491800
ref: 34
RING
2561491800
€ 3.00

35
5841495500
ref: 35
WASHER, STARTER LEVER
5841495500
€ 4.50

36
3061490502
ref: 36
LEVER ASSY
3061490502
€ 16.00

37
2561495200
ref: 37
WASHER
2561495200
€ 4.50

38
9290104100
ref: 38
WASHER, SPRING
9290104100
€ 1.00

39
9850104012
ref: 39
SCREW,PAN HEAD
9850104012
€ 1.00

40
5841493800
ref: 40
SPRING, STARTER LEVER
5841493800
€ 6.00

41
9290104100
ref: 41
WASHER, SPRING
9290104100
€ 1.00

42
9850104006
ref: 42
SCREW, PAN HEAD
9850104006
€ 1.00

43
1271413400
ref: 43
SPRING, AIR ADJUSTING
1271413400
€ 6.00

44
5841492300
ref: 44
SCREW, PILOT
5841492300
€ 12.50

45
5841496900
ref: 45
CAP, PILOT SCREW
€ 5.50

46
2561492201
ref: 46
ADJUSTER, THROTTLE
2561492201
€ 7.50

47
2561493401
ref: 47
SPRING, THROTTLE STOP
2561493401
€ 8.00

48
5841495600
ref: 48
WASHER, PLUG SCREW
5841495600
€ 3.00

49
3411499100
ref: 49
PLUG
3411499100
€ 5.00

50
2561499700
ref: 50
SEAL
2561499700
€ 7.00

51
5841493100
ref: 51
SPRING, THROTTLE (L.H)
€ 13.00

52
1A81496400
ref: 52
LEVER,THROTTLE 2
€ 9.00

53
9290108100
ref: 53
WASHER, SPRING
9290108100
€ 1.00

54
9530112600
ref: 54
NUT
9530112600
€ 10.00

55
5841499200
ref: 55
ROD, PUSH
5841499200
€ 7.00

56
5841493400
ref: 56
SPRING,THRTL STOP
5841493400
€ 3.50

57
5841493700
ref: 57
CLIP
€ 1.50

58
2561414601
ref: 58
PLATE
€ 7.50

59
9850104012
ref: 59
SCREW,PAN HEAD
9850104012
€ 1.00

60
9290104100
ref: 60
WASHER, SPRING
9290104100
€ 1.00

61
2561419701
ref: 61
PIPE
€ 6.50

62
2561498700
ref: 62
HOSE
€ 5.50

63
1A81424300
ref: 63
PLATE, UPPER
€ 0.00

64
1A81494500
ref: 64
PLATE, LOWER
€ 0.00

65
9250106015
ref: 65
SCREW, PAN HEAD
€ 1.00

66
9290106100
ref: 66
WASHER, SPRING
9290106100
€ 0.50

67
1A81497700
ref: 67
SHAFT, STARTER LEVER
€ 0.00

68
5841490500
ref: 68
LEVER, STARTER 2
€ 14.00

69
5841499100
ref: 69
SCREW, STARTER LEVER 2
€ 5.00
