GEAR SHIFTING

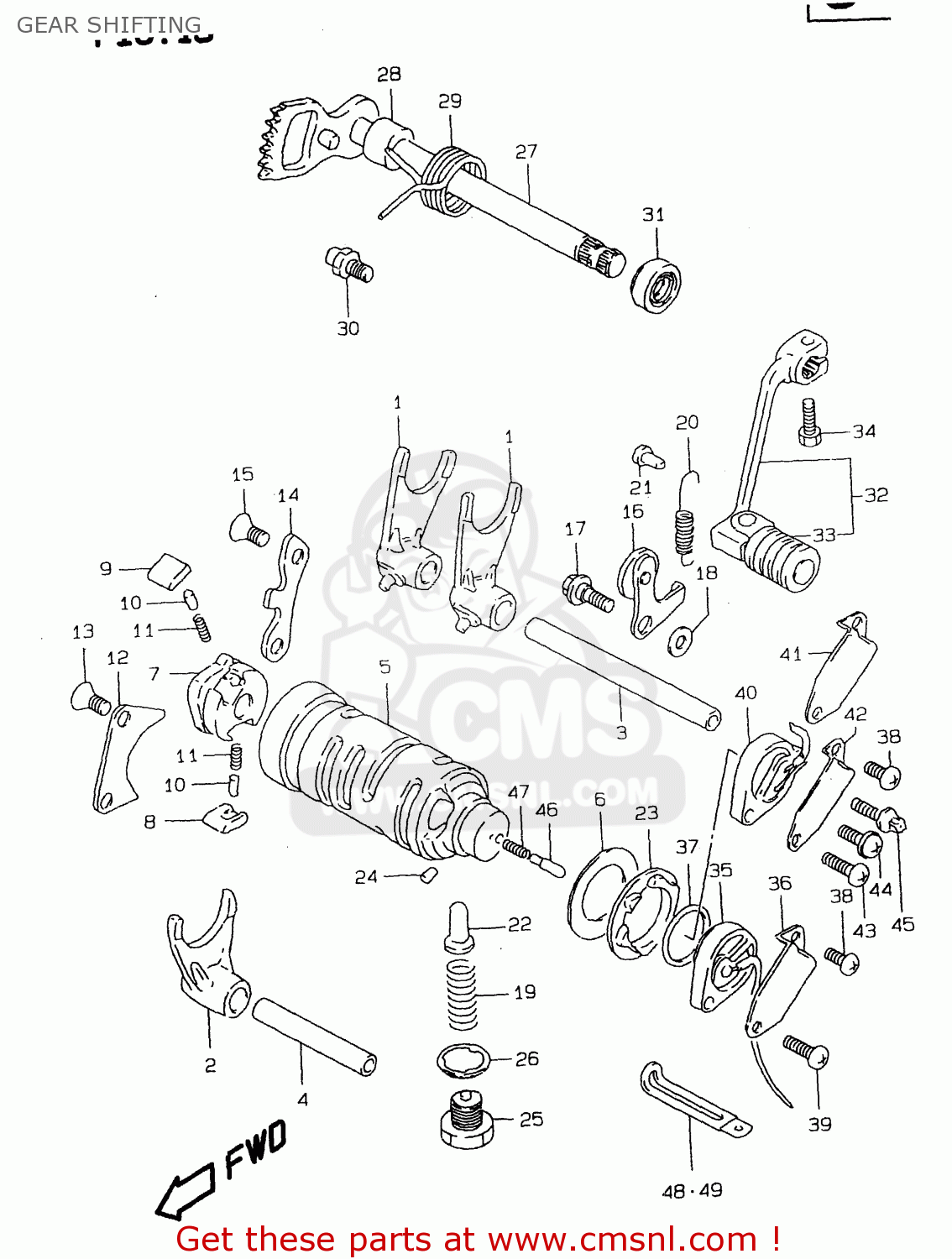

Gear shifting technisch schema
DR125SE 2000 (Y)
GEAR SHIFTING DR125SE 2000 (Y)
prijzen zijn in EUR
ref
onderdeelnr
omschrijving
hoeveelheid
3
SHAFT,GEAR SHIFT FORK(L:109)
6
WASHER,THRUST
6
SHIM(25X40X1)
7
GEAR,GEARSHIFT CAM DRIVE
7
GEAR,GEAR SHIFT CAM DRIVEN
8
PAWL,GEAR SHIFT NO.1
9
PAWL,GEAR SHIFT NO.2
10
PIN(5X8)
11
SPRING
12
LIFTER,GEAR SHIFT POLE
13
SCREW
15
SCREW
16
STOPPER,GEAR SHIFT CAM
17
BOLT(6X14.6)
18
WASHER
19
SPRING
20
SPRING
21
RIVET
22
STOPPER,GEAR SHIFT CAM NO.2
23
PLATE,GEAR SHIFT CAM STOPPER
24
PIN 4X6
24
PIN
25
PLUG(14X12)
26
GASKET(14X19.2X2) (NAS)
26
GASKET(13.8X18.8X4.8) (NAS)
27
SHAFT,GEAR SHIFT
28
SPACER(12X20X15.3)
29
SPRING
30
STOPPER,GEAR SHIFT CAM
31
OIL SEAL
32
LEVER ASSY,GEAR SHIFT
33
RUBBER,GEAR SHIFT PEDAL
34
BOLT
35
BASE ASSY,NEUTRAL SW TERMINAL
36
PROTECTOR,GEAR SHIFT SW
37
O RING(D:2.4,ID:21.8)
38
SCREW
39
SCREW
40
BASE ASSY,GEAR SHIFT TERMINAL
40
BASE ASSY,GEAR SHIFT TERMINAL
40
BASE ASSY,GEAR SHIFT TERMINAL
41
PROTECTOR,GEAR SHIFT SW
43
SCREW
44
SCREW 5X20
45
BOLT
46
PIN(5X15.5)
47
SPRING
48
CLAMP(L:65)
49
CLAMP(L:65)
valuta in EUR
aanwijzingen: <-25411-05201
aanwijzingen: MODEL R
aanwijzingen: MODEL S/T/V/W/X
aanwijzingen: MODEL R/S/T
aanwijzingen: MODEL V/W/X
aanwijzingen: MODEL R/S/T/V, <-253
aanwijzingen: MODEL W/X
aanwijzingen: MODEL R
aanwijzingen: MODEL S/T/V/W/X
aanwijzingen: MODEL R/S
aanwijzingen: MODEL T/V/W/X
aanwijzingen: MODEL R
aanwijzingen: MODEL S/T/V/W/X
aanwijzingen: MODEL R/S/T
aanwijzingen: MODEL R/S/T
aanwijzingen: MODEL V/W/X, DR125SE
aanwijzingen: MODEL V/W/X, DR125SE
aanwijzingen: MODEL V/W/X, DR125SE
aanwijzingen: MODEL V/W/X, DR125SE
aanwijzingen: MODEL V/W/X E22
aanwijzingen: MODEL V/W/X, DR125SE
aanwijzingen: MODEL V/W/X, DR125SE
aanwijzingen: MODEL V/W/X, DR125SE
aanwijzingen: <-09404-06422
aanwijzingen: <-09404-06402, <-094
