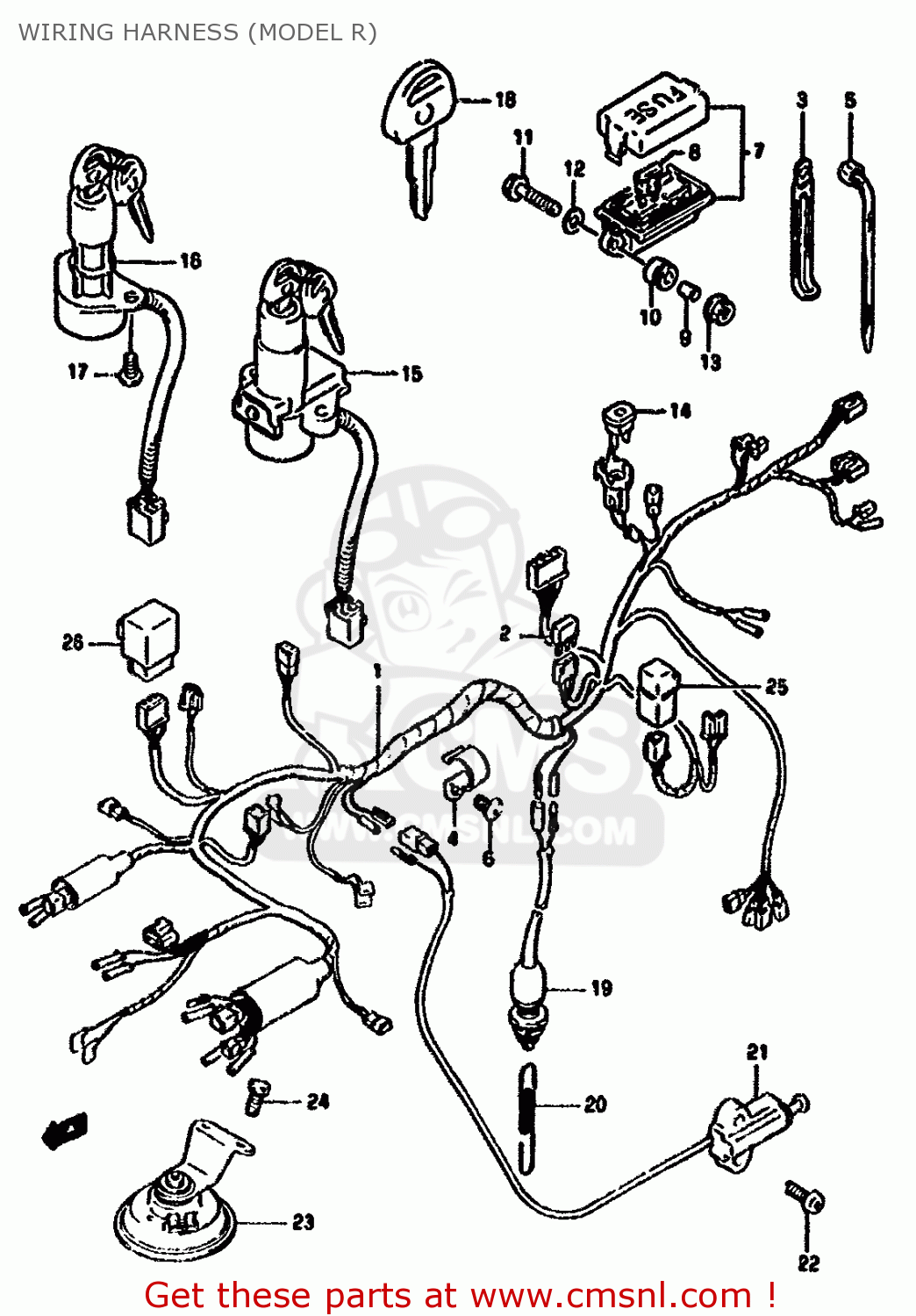

WIRING HARNESS (MODEL R)
Wiring harness (model r) Schaubild
GSX1100F 1992 (N) (E01 E02 E04 15 16 17 18 21 22 24 25 34 39 53)
WIRING HARNESS (MODEL R) GSX1100F 1992 (N) (E01 E02 E04 15 16 17 18 21 22 24 25 34 39 53)
Preise sind in EUR
ref
Teil #
Beschreibung
Anzahl
2
DIODE(STANLEY DE8804)
5-1
CLAMP(L:125)
5-2
CLAMP(L:165)
7
BOX ASSY,FUSE
8
FUSE(10A)
9
SPACER
11
BOLT
12
WASHER(6.5X18X1)
13
NUT
14
BREAKER ASSY,CIRCUT
15
LOCK ASSY,STEERING
16
SWITCH ASSY,IGNITION
17
SCREW 6X12
18
KEY,BLANK
19
SWITCH ASSY,STOP LAMP
20
SPRING
21
SWITCH ASSEMBLY,SIDE STAND
22
BOLT
24
BOLT
25
RELAY ASSEMBLY
26
RELAY ASSY,MOTOR CONTROL
16B
BOLT
16C
WASHER,LOCK
17
SWITCH ASSY,IGNITION
18
SCREW 6X12
19
KEY,BLANK
20
SWITCH ASSY,STOP LAMP
21
SPRING
22-1
SWITCH ASSEMBLY,SIDE STAND
22-2
SWITCH ASSEMBLY,SIDE STAND
24
WASHER
26-1
BOLT 6X16
27
WASHER,LOCK
28
RELAY ASSEMBLY
29
RELAY ASSY,MOTOR CONTROL
Währung in EUR
Anmerkungen: E15,E17,E22
Anmerkungen: E15,E17,E22
Anmerkungen: OPT
Anmerkungen: E15,E17,E22,E76,E78
Anmerkungen: E15,E17,E22,E76,E78
Anmerkungen: OPT
Anmerkungen: MODEL J
Anmerkungen: MODEL K/L/M/N/P
Anmerkungen: MODEL J/K/L
Anmerkungen: MODEL M/N/P
Anmerkungen: MODEL J/K/L
Anmerkungen: MODEL M/N/P
