CYLINDER HEAD

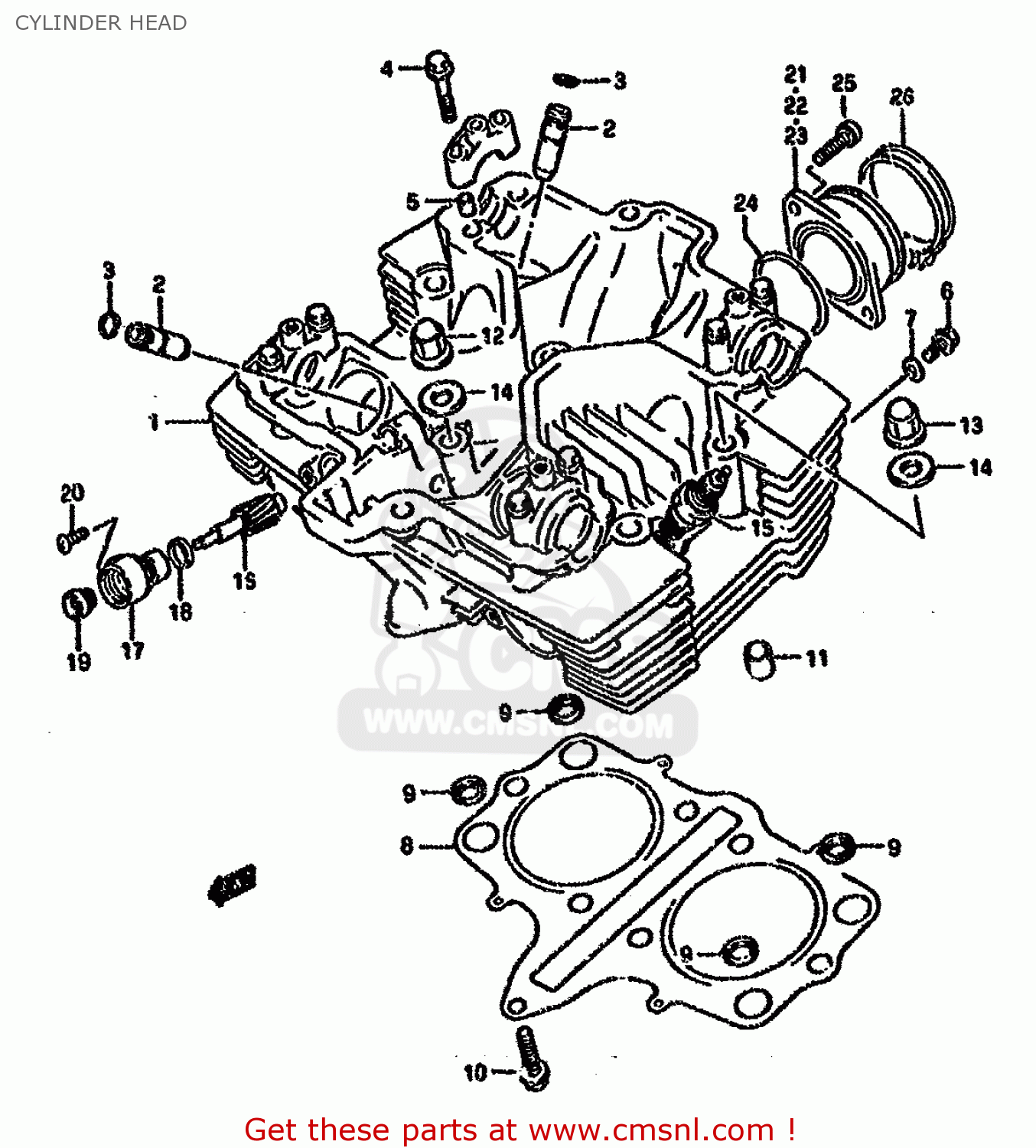

Cylinder head Schaubild
GS500E 1994 (R) (E02 E04 E18 E21 E22 E24 E25 E34 E37 E53) / P9
CYLINDER HEAD GS500E 1994 (R) (E02 E04 E18 E21 E22 E24 E25 E34 E37 E53) / P9
Preise sind in EUR
ref
Teil #
Beschreibung
Anzahl
1-1
HEAD ASSEMBLY,CYLINDER
2
GUIDE,INTAKE VALVE
3
RING,SNAP
4
BOLT(6X39)
5
PIN(6.2X8X11)
6-1
BOLT 6X12
6-2
BOLT
7
GASKET(5.8X13X1.2) (NAS)
8
GASKET,CYLINDER HEAD (NAS)
9
O RING,HEAD GASKET
10-2
BOLT
11
PIN
12-1
NUT
12-2
NUT
13-2
NUT
14-1
GASKET(10.5X22X2) (NAS)
14-2
GASKET(10.2X20X2).3 (NAS)
15-1
PLUG,SPARK(DPR8EA-9)
15-2
SPARK PLUG X24EPR-U9
16
GEAR,TACHOMETER DRIVEN
17
SLEEVE,TACHOMETER DRIVE GEAR
18
SEAL,TACHOMETER DRIVEN
19
SEAL,OIL(5X12X8)
20
SCREW(5X12)
22
PIPE,INTAKE NO.1
23
PIPE,INTAKE NO.2
24
O-RING (D:2.4 ID:39.7)
26-2
CLAMP
Währung in EUR
Anmerkungen: MODEL N/P/R/S/T E18,
Anmerkungen: MODEL K/L/M/N/P
Anmerkungen: MODEL R/S/T
Anmerkungen: MODEL K/L/M/N/P
Anmerkungen: MODEL R/S/T
Anmerkungen: MODEL K/L
Anmerkungen: MODEL M/N/P/R/S/T
Anmerkungen: MODEL K/L/M/N/P/R
Anmerkungen: MODEL S/T
Anmerkungen: MODEL K/L
Anmerkungen: MODEL M/N/P/R/S/T
Anmerkungen: GS500EUR/EUS/EUT E22
Anmerkungen: GS500EUR/EUS/EUT E22
Anmerkungen: MODEL K/L/M/N/P
Anmerkungen: MODEL R/S
Anmerkungen: MODEL T
Anmerkungen: MODEL K/L/M/N/P/R
Anmerkungen: MODEL S/T
